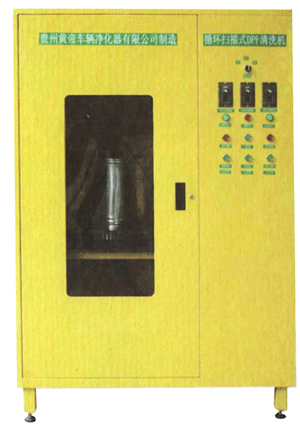

一)全自動DPF清洗機簡介DPF全自動清洗機是一種用于DPF再生的專用清洗設備。
二)全自動DPF清洗機型號含義說明HD-V38-01-01

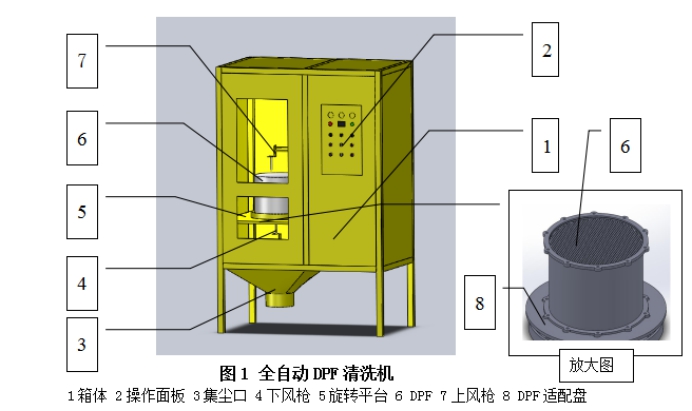

三)全自動DPF清洗機組成全自動DPF清洗機主要包括供氣系統、機械手風槍系統、電氣控制系統自動集塵系統以及附件組成。如圖2所示
1) 箱體:采用方管與鐵板折彎焊接,達到整個平面強化而不變形,箱體為黃色噴漆,箱體分為左右兩腔,左腔為清洗區域,右腔為電氣控制系統安裝區域,左腔和右腔封閉隔開,防止工作腔中的揚塵進入電氣系統污染電氣元件,左腔被旋轉平臺分為上、下兩腔,上腔安裝有上、輸氣軟管以及照明燈等部件;下腔安裝有下、輸氣軟管以及照明燈等部件。清洗機的底部有集塵口,被清洗下來的雜質在自身重力以及風力的影響下集中于集塵口處。箱體設置有透明防護門,防止灰塵揚出箱體,同時操作人員可以通過透明罩防護門實時監測DPF的清洗狀況。
2) 旋轉平臺:旋轉平臺是由電動機,齒輪副以及DPF適配盤等組成。電動機提供動力,帶動電機軸上的小齒輪轉動,小齒輪帶動旋轉平臺下面的大齒輪轉動,從而實現動力傳遞。不同型號的DPF配置有相應型號的DPF適配盤,清洗不同型號的DPF應將相應的適配盤裝入旋轉平臺,然后將DPF與對應適配盤連接,從而為DPF旋轉提供動力。
3) 上、下風槍裝置:上、下裝置主要由伺服電機、滾珠絲杠、電氣控制元件等組成。上、下裝置由伺服電機提供動力帶動滾珠絲桿,實現噴槍帶動高壓空氣沿著DPF直徑或半徑方向來回運動。
4) 電氣控制系統:電氣控制系統采用PLC控制,電氣控制系統是該設備的“大腦”,其作用主要是給清洗機的執行機構發出指令。從而使得風槍帶動高壓空氣全方位的掃描到DPF每一個小孔,達到清洗的目的。

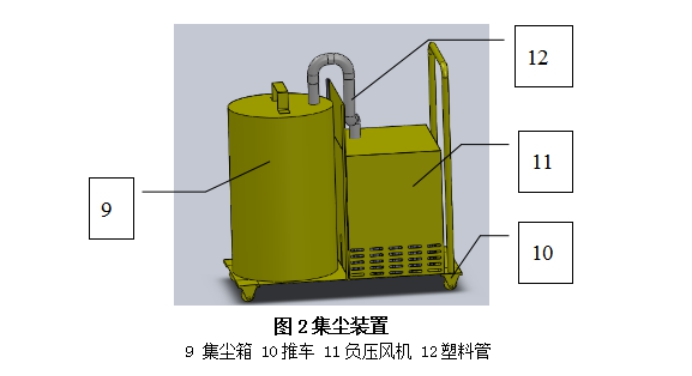

5) 集塵箱集塵箱由不銹鋼制作而成,顏色為黃色,內部設置有HEPA過濾器,其過濾精度可達到0.3-0.5微米。
6) 負壓風機負壓風機采用高壓風機,具有吸附力強,處理空氣量大等特點。
